【概述】
先容了航空铝合金铸造型芯的种类、粘结剂及硬化原理，通过对差别型芯质料的力学性能、发气特征、溃散特征及高温尺寸稳固性的比照剖析，团结差别结构型芯的性能需求，总结了差别型芯质料的适用规模并给出了应用规范，展望了航空铝合金铸件用型芯手艺的生长偏向 。
【研究亮点】
集成管路与空腔结构的铝合金铸件是航空领域具有典范代表性的一类重大结构铸件，型芯手艺都是实现管路与空腔集成重大结构铸造成形的要害手艺之一，综述了航空铝合金铸件用型芯手艺
【研究配景】
随着航空装备对品质、可靠性的要求越来越高，高品质的重大结构铸件应用越来越普遍 。集成管路与空腔结构的铝合金铸件是航空领域具有典范代表性的一类重大结构铸件，如飞机液压系统的种种壳体，发念头附件传动系统的机匣、燃油控制系统的泵阀体，涡轴/涡桨发念头进气系统机匣等 。这类铸件的铸造要领涉及细密树脂砂型铸造、金属型铸造和熔模细密铸造等，无论何种铸造要领，型芯手艺都是实现管路与空腔集成重大结构铸造成形的要害手艺之一 。
【研究内容】
航空铝合金铸造型芯主要有金属管型芯、有机树脂砂型芯、水溶树脂砂型芯、无机粘结剂型芯和水溶陶瓷型芯等 。
表2为生产条件下差别质料型芯的强度水平 �？梢钥闯�，热固性覆膜砂、三乙胺气体硬化树脂砂、水溶树脂砂、无机树脂砂都具有较高的强度，而Pep-set自硬树脂砂、呋喃自硬树脂砂的强度略低 。

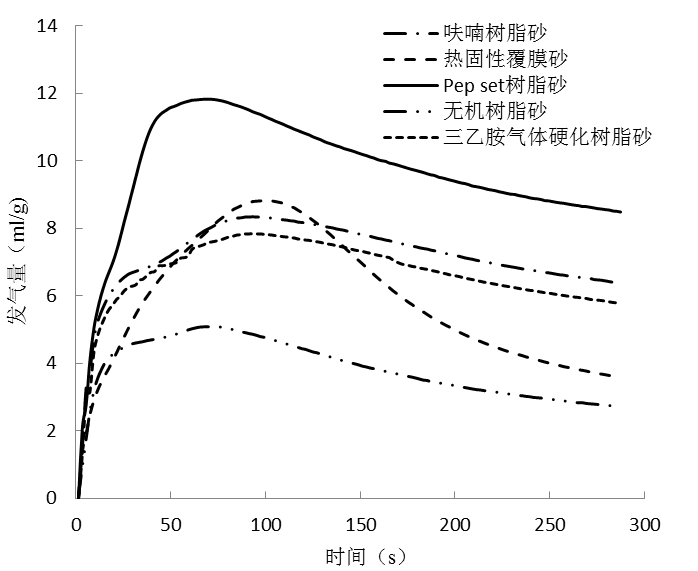

图1为生产条件下测试的5种砂型的发气性曲线 。
图1 5种型芯的发气特征曲线
较量而言，热固性覆膜砂和呋喃树脂砂的溃散性略差于Pep-set自硬树脂砂和三乙胺气体硬化树脂砂 。PEP-set自硬树脂砂、三乙胺气体硬化树脂砂型芯经焙烧后虽然完全溃散，但随着温度的降低，这些溃散的芯砂又可以粘结在一起，形成块状，使型芯整理难题；而呋喃自硬树脂砂型芯、热固性覆膜砂型芯经高温焙烧后，型芯完全溃散，且不随着温度降低而改变，在室温时仍然坚持溃散状态 。Si-O键键能较高，现在商业应用的改性硅酸钠为粘结剂是通过添加增进剂，在粘结剂键桥中插入预定的断裂点，当热量抵达一定水平后使键桥断裂；或者是通过添加增进剂改变Si-O键数目和漫衍形态，以提高其溃散性能 ，即便云云，改性硅酸钠型芯的溃散性仍比有机树脂粘结剂型芯差 。
水溶树脂砂型芯和水溶陶瓷型芯中粘结剂在浇注竣事后遇水消融，损失粘结能力而使型芯溃散，型芯的溃散性一方面取决于粘结剂的消融性能，另一方面取决于型芯与水的接触面积，接触面积越大，型芯越容易溃散 。
呋喃树脂砂试样在高温下爆发较大的变形，而三乙胺气体硬化树脂砂和酚醛树脂覆膜砂的变形量较小，且都变形偏向都履历逐渐伸长再缩短的历程 。这些征象与差别粘结剂固化时的交联水平、履历高温后交联水平的转变、氧化剖析以及原砂热膨胀有关 。
差别质料型芯具有差别的性能和特点，从而决议了其差别的应用场合 。异形、重大是航空铝合金铸件内腔结构的主要特点，差别结构的型芯对型芯质料的强度、发宇量/发气速率和溃散性等性能要求具有合理的综合匹配 。
（1）金属管型芯形成的管路具有尺寸准确、内外貌光洁、耐压性能高等优点，弱点是管路截面形状受限、制作工艺繁琐 。铜管型芯去除容易对情形爆发污染；另外，在侵蚀性情形中，由于不锈钢和钛的电极电位高于铝，会对铝合金基体爆发侵蚀 。因此，金属管型芯近年来在铝合金铸造中的应用越来越少 。
（2）无机树脂砂具有较高的强度、低发宇量和发气速率，同时具有很好的溃散性，适用于大部分结构形式的型芯，关于细长、排气性差的型芯更具有优势 。
（3）Pep-set自硬树脂砂由于在浇注阶段发气速率最快，最终的发宇量最大，包裹型芯的金属液没有凝固时，型芯爆发的气体若不可实时扫除，极易使铸件爆发呛气缺陷 。因此Pep-set自硬树脂砂适用于制作厚大的型芯，须要时需要设置排气通道 。
（4）呋喃树脂砂轻度较低，浇注初期发气速率较快，总体发宇量不高，适用于厚大型芯 。近年来随着树脂砂3D打印手艺的生长，呋喃树脂砂成为3D打印型芯的主要质料 。由于3D打印在型芯中同时可以打印出形状重大的排气通道，以提高型芯的排气性能，因此，通过提高粘结剂加入量提高强度，同时在型芯中打印出排气通道战胜了呋喃树脂砂强度低、发气速率快的弱点，现在普遍应用于细长管路和细薄截面重大型芯的3D打印 。
（5）三乙胺气体硬化树脂砂具有较高的强度，在浇注初期的发气速率较快，但总体发宇量较低，适用于制作截面细薄的重大型芯和长度较短的管路型芯 。
（6）热固性覆膜砂强度高，在浇注初期发气速率低，总体发宇量较高，适用于制作截面细薄的重大型芯、细长管路型芯 。由于接纳热芯盒制芯工艺，不适合制作厚大的型芯 。
（7）水溶树脂砂具有较高的强度，但发宇量也较大，由于接纳热芯盒工艺制芯，因此适用于直径较大的管路型芯或截面较厚的型芯 。
（8）无机树脂砂、水溶树脂砂易吸潮，关于型芯组合需要较长时间的重大铸型需要对型芯和铸型举行防潮处置惩罚 。
（9）水溶陶瓷型芯在熔模铸造中适用于形成重大细密的空腔、管路等结构，随模具压制蜡模，并一直保保存型壳内，直到浇注竣事后从铸件中整理出来 。水溶陶瓷型芯制备需要经由浆料注射成型、焙烧历程，细长的型芯容易爆发变形，需要在制芯历程中举行矫形和尺寸磨练，以包管型芯尺寸的准确与稳固 。水溶陶瓷型芯的外貌防水层在型壳焙烧历程中被破损，应实时浇注，不然容易吸潮，破损了型芯的外貌光洁度 。
(a)不锈钢管型芯（φ10 mmm×4000mm）铜管型芯（φ3～φ8×900mm）
(b)3D打印呋喃树脂砂型芯(c)PEPset自硬树脂砂型芯
(d)热芯盒覆膜砂型芯
图2 差别质料的型芯及其浇注的铸件
【展望】
集成化、薄壁化、准确化是航空铝合金铸件结构形式的生长趋势，高强、易溃散、低发气、尺寸热稳固等特征是对未来型芯质料生长的基本要求 。
古板有机树脂砂型芯在某些性能上虽然保存缺乏，但团结铸造工艺可以知足大部分一样平常庞洪水平铝合金铸件的生产，仍将在航空铝合金铸件生产中占主要职位 。而关于具有细长管路、细薄空腔结构的庞洪水平很高的铝合金铸件，无机树脂砂和水溶陶瓷型芯质料的性能则体现出了显着的优势，团结3D打印手艺，使型芯整体化，可以显著改善型芯组合的尺寸精度，从而提高铸件内部结构的尺寸精度，具有很是辽阔的生长和应用远景 。.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
